PE आणि PVC मधील ज्वालारोधी गुणधर्मांमधील फरक

प्लास्टिक प्रक्रिया आणि औद्योगिक अनुप्रयोग उद्योगात, पॉलिथिलीन (पीई) आणि पॉलीव्हिनाईल क्लोराईड (पीव्हीसी) हे दोन सर्वात जास्त वापरले जाणारे सामान्य-उद्देशाचे प्लास्टिक आहेत, ज्यात पॅकेजिंग, बांधकाम, शेती, इलेक्ट्रिकल इन्सुलेशन आणि औद्योगिक अस्तर क्षेत्रे समाविष्ट आहेत. अनेक खरेदीदार आणि प्रोसेसर चुकून असा विश्वास करतात की व्यावसायिक ज्वालारोधक जोडल्याने PE सामग्रीची ज्वलनशीलता पूर्णपणे संपुष्टात येते आणि PE ला सुधारित PVC प्रमाणेच ज्वाला-प्रतिरोधक पातळी प्राप्त करण्यास सक्षम करते. तथापि, मोठ्या संख्येने अधिकृत सामग्री ज्वलन चाचण्या आणि औद्योगिक मानक पडताळणी हे सिद्ध करतात की PE मध्ये ज्वाला-प्रतिरोधक कार्यक्षमतेमध्ये अंतर्निहित दोष आहेत जे मूलभूतपणे दूर केले जाऊ शकत नाहीत. उच्च-डोस ज्वाला-प्रतिरोधक बदलानंतरही, पीई सामग्री सतत उघड्या आग आणि उच्च-तापमानाच्या परिस्थितीत सतत जळू शकते आणि त्यांची सर्वसमावेशक ज्वाला-प्रतिरोधक स्थिरता PVC पेक्षा खूपच कमी आहे. हा लेख आंतरराष्ट्रीय ज्वलन चाचणी डेटा, पॉलिमर पायरोलिसिस मेकॅनिझम संशोधन आणि इंडस्ट्री स्टँडर्ड पॅरामीटर्स एकत्रित करतो ज्यामुळे PE आणि PVC मधील फ्लेम रिटार्डन्सीमधील अत्यावश्यक अंतराचे वैज्ञानिक विश्लेषण केले जाते आणि PE साठी फ्लेम रिटार्डंट सुधारणांच्या मर्यादा स्पष्ट केल्या जातात.

सर्व प्रथम, PE आणि PVC मधील ज्वाला-प्रतिरोधक कार्यक्षमतेतील मूलभूत फरक त्यांच्या आण्विक रचना आणि अंतर्निहित भौतिक गुणधर्मांमुळे उद्भवतो, जो एक अपरिवर्तनीय भौतिक आणि रासायनिक सार आहे. 2025 मध्ये एमडीपीआय जर्नल फायरमध्ये प्रकाशित पॉलिमर ज्वलन कायनेटिक संशोधनानुसार, पीव्हीसीमध्ये त्याच्या आण्विक साखळीमध्ये 56.7% क्लोरीन घटक आहेत, जे मॅन्युअल जोडल्याशिवाय नैसर्गिक हॅलोजन ज्वाला-प्रतिरोधक घटक आहे. याउलट, शुद्ध पीई पूर्णपणे कार्बन आणि हायड्रोजन घटकांनी बनलेले आहे, ज्यामध्ये कोणतेही अंतर्निहित ज्वाला-प्रतिरोधक गट नाहीत. हे विशिष्ट अत्यंत ज्वलनशील हायड्रोकार्बन पॉलिमरचे आहे, ज्यामध्ये अत्यंत कमी अग्निरोधक आहे आणि त्याच्या मूळ स्थितीत स्वत: ची विझवण्याची क्षमता नाही.

लिमिटिंग ऑक्सिजन इंडेक्स (LOI), सामग्रीच्या ज्वलनशीलतेचे मूल्यांकन करण्यासाठी सर्वात कोर आंतरराष्ट्रीय निर्देशांक, दोन सामग्रीमधील अंतर अंतर्ज्ञानाने प्रतिबिंबित करू शकतो. LOI चाचणी ISO 4589-2 मानकावर आधारित आहे, जी सामग्रीच्या ज्वलनास समर्थन देण्यासाठी आवश्यक असलेल्या किमान ऑक्सिजन एकाग्रतेचा संदर्भ देते. LOI मूल्य जितके जास्त असेल तितके सामग्री जाळणे कठीण आहे. विनाइल इन्स्टिट्यूटच्या अधिकृत चाचणी डेटावरून असे दिसून येते की शुद्ध कठोर PVC चे LOI मूल्य 45%–48% आहे, जे 28% च्या गंभीर ज्वाला-प्रतिरोधक थ्रेशोल्डपेक्षा जास्त आहे. हे केवळ ऑक्सिजन-समृद्ध वातावरणात स्थिरपणे जळू शकते आणि नैसर्गिक हवेमध्ये उत्कृष्ट स्वयं-विझवण्याची कार्यक्षमता आहे. याउलट, शुद्ध PE चे LOI मूल्य फक्त 19.0% आहे, जे सामान्य हवेतील 21% ऑक्सिजन एकाग्रतेपेक्षा कमी आहे. याचा अर्थ असा की शुद्ध पीई पारंपारिक वातावरणात मुक्तपणे आणि सतत जळू शकते, जवळजवळ कोणतीही नैसर्गिक ज्योत-प्रतिरोधक क्षमता नसते.

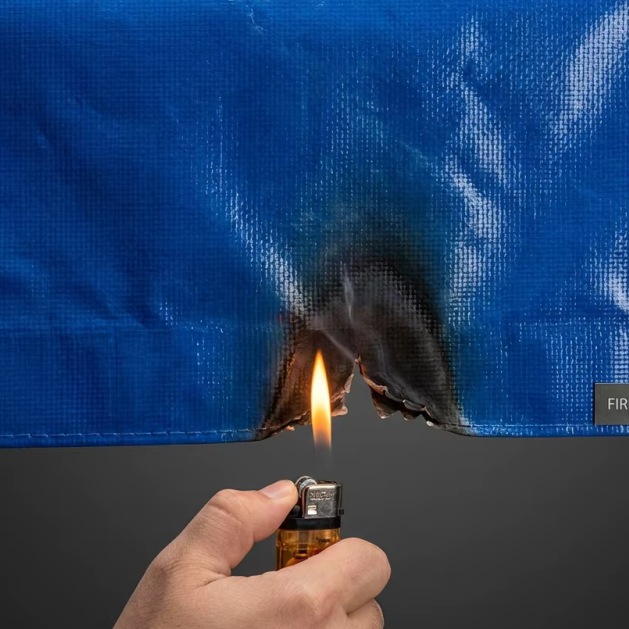

अनेक उपक्रम अमोनियम पॉलीफॉस्फेट (APP), मॅग्नेशियम हायड्रॉक्साईड आणि ॲल्युमिनियम हायड्रॉक्साइड यांसारखे अजैविक आणि सेंद्रिय ज्वालारोधक जोडून PE च्या ज्वलनशीलतेतील दोष भरून काढण्याचा प्रयत्न करतात. तथापि, प्रायोगिक डेटा सिद्ध करतो की फ्लेम रिटार्डंट्स PE चा ज्वलन गती आणि उष्णता सोडणे केवळ किंचित कमी करू शकतात, परंतु PE ला ज्वलनशील किंवा स्थिर ज्वाला-प्रतिरोधक प्रभाव साध्य करू शकत नाही आणि सुधारित PE अजूनही सतत उघड्या आगीच्या परिस्थितीत हिंसकपणे जळू शकते. चायनीज जर्नल ऑफ मटेरियल सायन्स अँड टेक्नॉलॉजीच्या 2025 च्या संशोधन डेटानुसार, 25% उच्च-कार्यक्षमता संमिश्र ज्वालारोधक (औद्योगिक प्रक्रिया तंत्रज्ञानाद्वारे अनुमत कमाल प्रमाण) सह PE जोडले गेले तरीही, त्याचे LOI मूल्य केवळ 28.5%–30.2% पर्यंत वाढविले जाऊ शकते. जरी ते अल्पकालीन UL-94 उभ्या बर्निंग चाचणीमध्ये प्राथमिक ज्वाला-प्रतिरोधक मानकापर्यंत पोहोचले तरी, एकदा बाह्य ज्योत 30 सेकंदांपेक्षा जास्त काळ टिकली की, सुधारित PE पूर्णपणे प्रज्वलित होईल, सतत वितळणे, ठिबकणे आणि ज्वलन पसरवणे. त्या तुलनेत, सामान्य बदल न केलेले पीव्हीसी आगीचा स्रोत सोडल्यानंतर 2 सेकंदात स्वत: ची विझू शकते, कोणत्याही थेंब ज्वलनाच्या घटनेशिवाय.

फ्लेम रिटार्डंट्स पीईची फ्लेम रिटार्डन्सी पूर्णपणे सुधारू शकत नाहीत याचे अत्यावश्यक कारण दोन सामग्रीच्या वेगवेगळ्या पायरोलिसिस आणि ज्वाला-प्रतिरोधक यंत्रणेमध्ये आहे. टीजी-एफटीआयआर-जीसी/एमएस पॉलिमर पायरोलिसिस किनेटिक्सवरील एकत्रित चाचणी संशोधनानुसार, पीव्हीसी गरम झाल्यावर हायड्रोजन क्लोराईड (एचसीएल) वायूचे विघटन करण्यासाठी आणि सोडण्यासाठी त्याच्या अंतर्गत क्लोरीन घटकांवर अवलंबून असते. एचसीएल ऑक्सिजन वेगळे करू शकते, सक्रिय ज्वलन मुक्त रॅडिकल्स कॅप्चर करू शकते आणि ज्वलन साखळी प्रतिक्रिया मूलभूतपणे समाप्त करू शकते. त्याच वेळी, PVC पायरोलिसिस दरम्यान पृष्ठभागावर एक दाट आणि स्थिर कार्बन थर तयार करेल, जे उष्णता हस्तांतरण अवरोधित करू शकते आणि अंतर्गत सामग्रीचे विघटन आणि बर्न होण्यापासून रोखू शकते.

तथापि, सुधारित पीईची ज्वाला-प्रतिरोधक यंत्रणा पूर्णपणे निष्क्रिय आहे. PE मध्ये जोडलेले ज्वालारोधक केवळ ज्वलनाच्या वरवरच्या अवस्थेत उष्णता शोषण आणि ऑक्सिजन अलगावची भूमिका बजावते. 350 ℃ वरील सतत उच्च तापमानाचा सामना करताना, PE आण्विक साखळी यादृच्छिक विच्छेदनातून जाते आणि उच्च-तापमानाचे विघटन आणि नुकसान झाल्यानंतर ज्वालारोधक वेगाने निकामी होईल. शिवाय, ज्वलनाच्या वेळी PE मोठ्या प्रमाणात वितळलेले थेंब तयार करेल. या उच्च-तापमानाचे वितळलेले थेंब केवळ ज्योत पसरवत नाहीत तर उरलेल्या पदार्थांच्या थर्मल विघटनास गती देतात, ज्वलनाचे दुष्टचक्र तयार करतात. जरी पृष्ठभागावर कार्बनचा थर तयार झाला, तरी तो सैल आणि नाजूक आहे, दीर्घकालीन उच्च-तापमान बेकिंग आणि ज्वालाची धूप रोखू शकत नाही, हेच मुख्य कारण आहे की सुधारित पीई टिकाऊ ज्योत मंदता प्राप्त करू शकत नाही.

पीक हीट रिलीझ रेट (पीएचआरआर) आणि टोटल हीट रिलीझ (THR) सारख्या कोर दहन कामगिरी निर्देशकांच्या बाबतीत, फ्लेम-रिटर्डंट पीई आणि पीव्हीसी मधील अंतर देखील अत्यंत स्पष्ट आहे. प्रमाणित शंकू कॅलरीमीटर चाचण्यांनुसार, सामान्य PVC चे pHRR फक्त 185 kW/m² आहे, आणि 5 मिनिटांत THR 22 MJ/m² आहे. याउलट, उच्च-डोस फ्लेम-रिटार्डंट सुधारित PE चा pHRR 287 kW/m² इतका आहे आणि THR 57 MJ/m² पर्यंत पोहोचतो, जो PVC पेक्षा दुप्पट आहे. हा डेटा पूर्णपणे सिद्ध करतो की सुधारित PE अजूनही ज्वलनाच्या वेळी प्रचंड उष्णता सोडते, ज्वाला पसरवण्याची मजबूत क्षमता असते आणि बांधकाम, इलेक्ट्रिकल आणि उच्च-तापमान औद्योगिक परिस्थितीच्या उच्च-मानक अग्निरोधक आवश्यकता पूर्ण करू शकत नाही.

औद्योगिक अनुप्रयोग आणि सुरक्षा मानकांच्या बाबतीत, दोन सामग्रीमधील ज्वाला मंदतामधील फरक देखील स्पष्टपणे परिभाषित केला आहे. GB/T 2408-2021 प्लास्टिक ज्वलन कार्यप्रदर्शन ग्रेडिंग मानक आणि EU EN 13501-1 फायर रेटिंग मानकानुसार, सुधारित न केलेले PVC स्थिरपणे B1 कमी-ज्वलनक्षमता आणि स्वयं-शमन ग्रेडपर्यंत पोहोचू शकते, जे अग्नि-संवेदनशील परिस्थितींसाठी योग्य आहे जसे की इमारत अंतर्गत सजावट आणि इलेक्ट्रिकल सजावट. तथापि, ज्वाला-प्रतिरोधक सुधारित पीई देखील UL-94 चाचणीमध्ये केवळ V-1 पातळीपर्यंत पोहोचू शकते आणि B1 ग्रेड प्रमाणपत्र उत्तीर्ण होणे कठीण आहे. दीर्घकालीन उच्च-तापमान आणि ओपन-फायर वातावरणात, सुधारित PE निश्चितपणे बर्न होईल आणि 2025 राष्ट्रीय इमारत सामग्री सुरक्षा निरीक्षण डेटाच्या आकडेवारीनुसार, व्यावहारिक अभियांत्रिकी अनुप्रयोगांमध्ये त्याचा ज्वाला-प्रतिरोधक अपयश दर 89% इतका उच्च आहे.

हे देखील लक्षात घेण्यासारखे आहे की PE मध्ये ज्वालारोधकांचा जास्त प्रमाणात समावेश केल्याने अतिरिक्त कार्यप्रदर्शन दोष निर्माण होतील. जेव्हा ज्वालारोधी सामग्री 20% पेक्षा जास्त असेल, तेव्हा PE ची तन्य शक्ती आणि कणखरता 30%-40% कमी होईल, सामग्री ठिसूळ होईल आणि क्रॅक करणे सोपे होईल आणि हवामानाचा प्रतिकार आणि सेवा आयुष्य मोठ्या प्रमाणात कमी होईल. याउलट, PVC चे अंतर्निहित ज्वाला-प्रतिरोधक गुणधर्म बाह्य ऍडिटीव्हवर अवलंबून नसतात, त्यामुळे उत्कृष्ट ज्योत रिटार्डन्सी सुनिश्चित करताना ते स्थिर यांत्रिक गुणधर्म राखू शकतात. हे देखील स्पष्ट करते की ज्वाला-प्रतिरोधक PE उच्च-अग्नी-सुरक्षा औद्योगिक परिस्थितींमध्ये PVC बदलू शकले नाही.

शेवटी, PE वर PVC चा ज्वाला-प्रतिरोधक फायदा हा अंतर्निहित स्ट्रक्चरल फायदा आहे, प्रक्रिया सुधारणेद्वारे आणलेला सशर्त फायदा नाही. PE ची शुद्ध हायड्रोकार्बन आण्विक रचना त्याचे आवश्यक ज्वलनशीलता दोष निर्धारित करते. फ्लेम रिटार्डंटचा कोणता प्रकार किंवा डोस जोडला गेला तरीही, ते ज्वलनाची डिग्री थोडीशी कमी करू शकते, परंतु ज्वलन पूर्णपणे दाबू शकत नाही आणि स्थिर स्वयं-विझवण्याची कार्यक्षमता प्राप्त करू शकत नाही. औद्योगिक निवडीमध्ये, उच्च ज्वाला-प्रतिरोधक आवश्यकतांसाठी पीव्हीसी अजूनही पसंतीची सामग्री आहे, तर पीई (ज्वाला-प्रतिरोधक सुधारित पीईसह) फक्त कमी-अग्नी-जोखीम परिस्थितींमध्ये वापरला जाऊ शकतो. फ्लेम रिटार्डंट्स PE ची ज्वलनशीलता समस्या पूर्णपणे सोडवू शकतात यावर आंधळेपणाने विश्वास ठेवल्याने अभियांत्रिकी सुरक्षितता धोक्यात आणि उत्पादनाच्या गुणवत्तेचे पालन न करणे सहज शक्य होईल.
